Gammex Sono410超聲模體，Gammex Sono410模體
型號：Gammex Sono410 類別： 質控模體 品牌：美國Gammex pdf資料: Gammex Sono410超聲模體，Gammex Sono410模體.pdf

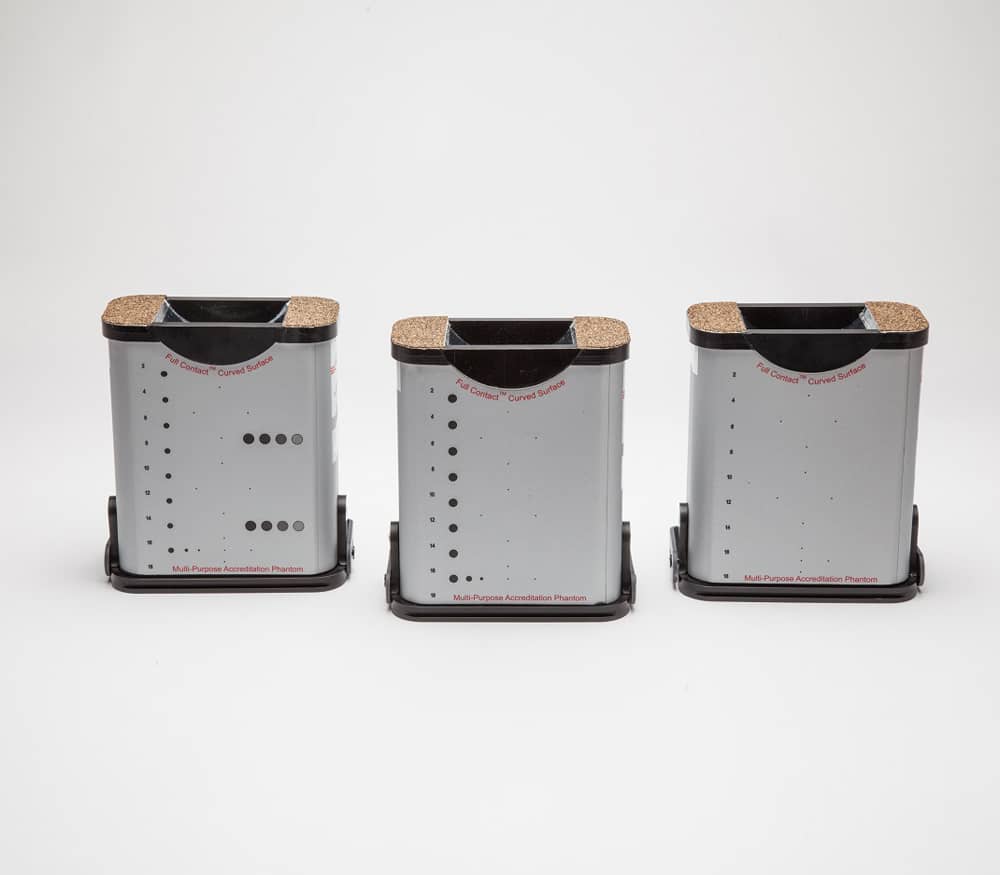

Gammex Sono410超聲模體
獲得更大的靈活性以滿足更多質量保證大綱的要求
Gammex Sono410超聲模體簡介
獲得更大的靈活性以滿足更多質量保證大綱的要求
采用Full Contact ™ 曲面改善凸面換能器與幻像掃描窗口之間的耦合
包括獲得專利的HE（高等效）Gel ™
確保在整個頻率范圍內進行高效測試
Gammex最新的協作開發旨在輕松高效地滿足您在保持一致性和準確質量控制測量方面不斷變化的需求。
我們的第一個模體與全觸面彎曲掃描表面，Gammex Sono410超聲模體：
Gammex Sono410超聲模體允許您將幻像翻轉180度，并將專利的平面掃描表面用于線性陣列
超過ACR，ECR，AIUM等國際程序要求
績效考核包括：
圖像均勻
神器調查
橫向解決方案
水平和垂直距離
滲透深度
信噪比
無回聲和回聲的質量分辨率
灰度對比度分辨率
Gammex Sono410超聲模體特點：
HE Gel對8 MHz以上衰減頻率的響應支持代表人體組織的準確穿透深度。1,2
使用80和150毫米的目標檢查分辨率與公布的極限值。
HE凝膠非常均勻，具有相當于人體肝臟的非線性參數（B / A）。
HE Gel可以重新煥發活力，您的模體隨時得到重新驗證，以加強您的投資。
Gammex Sono410超聲模體參數：
| 衰減系數3： | 0.5或0.7dB / cm / MHz |
| 頻率衰減的變化1.4： | 在0.5dB / cm / MHz的f1.08 |
| f1.1在0.7dB / cm / MHz | |
| HE凝膠凝固點： | <0 ° C |
| HE凝膠熔點： | > 100 ° Ç |
| 頻率范圍2： | 2 - 18 MHz |
| 聲音的速度： | 1540米/秒 |
| 消聲囊腫： | 10個囊，直徑1，2，3和7毫米 |
| 特征 | Sono410 SCG |
|---|---|
| 專利曲面掃描表面： | 全面聯系 |
| 消聲級囊腫/可視化深度： | 12個囊，直徑1，2，4和8毫米 |
| 灰度目標： | 6個目標，直徑8毫米 |
| 水平幾何組： | 3 |
| 垂直幾何目標： | 7 |
| 特征 | Sono410 SCG | Sono410 SC | Sono410 S | |
|---|---|---|---|---|
| 組織模擬材料，專利多頻HE Gel ™： | ■ | ■ | ■ | |
| 掃描表面，專利復合膜： | ■ | ■ | ■ | |
| 統一評估： | ■ | ■ | ■ | |
| 幾何評估： | ■ | ■ | ■ | |
| 靈敏度評估： | ■ | ■ | ■ | |
| 決議評估： | ■ | ■ | ■ | |
| 滲透深度： | ■ | ■ | ■ | |
| 死區檢測： | ■ | ■ | ■ | |
| 諧波成像： | ■ | ■ | ■ | |
| 消聲囊腫： | ■ | ■ | ||
| 灰度目標： | ■ |
Gammex Sono模體選型表：
|
功能 |
Sono403 SCG 多功能
|
Sono410 SCG Full Contact™ |
Sono408 球形病灶 |
Sono404 SCG 微小部位 |
|
聲速 1540 m/s |
√ |
√ |
√ |
√ |
|
頻率范圍2-18 MHz |
√ |
√ |
√ |
√ |
|
專利型復合薄膜掃描表面 |
√ |
√ |
√ |
√ |
|
線 針靶 垂直 |
20mm（深2至16cm） |
1、2和4cm（深1至15cm） |
5mm（深1至9cm） |
|
|
線 針靶 水平 |
30mm（深2至12cm） |
2cm（深2cm）、4cm （深7到13cm） |
10mm（深1和5cm） |
|
|
消聲囊腫(mm) |
直徑2、4、6、10mm |
12個標靶，直徑 1、2、4、8mm |
|
直徑1、2、4、7mm |
|
灰度(dB) |
3個標靶，直徑10mm， -6、+6 和 +12 |
6個標靶，直徑8mm，-6、+6 和 +12 |
3個標靶，直徑7mm，-6、+6 和+12 |
|
|
Full Contact™ 弧形掃描表 |
√ |
|||
|
消聲球形病灶 |
211個4mm直徑病灶，垂直間距0.5cm，水平間距0.75cm；105個2 mm直徑病灶，垂直與水平間距均0.5cm |
|||
|
可提供重新驗證報告 |
√ |
√ |
√ |
√ |
|
超越ACR和其他協會要求 |
√ |
√ |
√ |
