QRM-ConeBeam CBCT模體,QRM-ConeBeam錐形束CT模體
型號：QRM-ConeBeam 類別： 質控模體 品牌：德國QRM pdf資料: QRM-ConeBeam CBCT模體,QRM-ConeBeam錐形束CT模體.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
QRM-ConeBeam CBCT模體,QRM-ConeBeam錐形束CT模體用于測試錐形束和平板 CT 掃描儀的成像性能！
提供不同的低對比度部分和空間分辨率條形圖案
允許在不同方向進行 MTF 測量
用于比較不同 CT 和 CBCT 掃描儀解決方案的多功能體模
Cone-Beam Phantom 允許檢查可在具有 3D 成像選項的 DVT X 射線裝置、C 臂或血管 X 射線模式以及具有平板探測器的 CT 掃描儀上測量的整個圖像質量參數范圍。
三個不同的低對比度部分提供 3 到 200 HU 之間的對比度，以考慮低對比度能力的巨大變化。
空間分辨率條形圖案和額外的邊緣插入確定了不同方向的系統 MTF。圖像對比度和 HU 比例部分量化了機器 HU 比例和使用不同設置實現的骨骼對比度。通過比較使用 Cone-Beam Phantom 測量的結果，可以比較不同的產品和技術解決方案。
除了錐形束掃描儀的圖像質量外，還可以使用 CT Dosimetry Phantom 測量劑量。CTDI 方法可以應用于所有類型的錐形束掃描儀。
QRM-ConeBeam CBCT模體,QRM-ConeBeam錐形束CT模體參數規格：
直徑：160 毫米
長度：143 毫米
截面高度：20 毫米
QRM-ConeBeam CBCT模體,QRM-ConeBeam錐形束CT模體部件介紹：

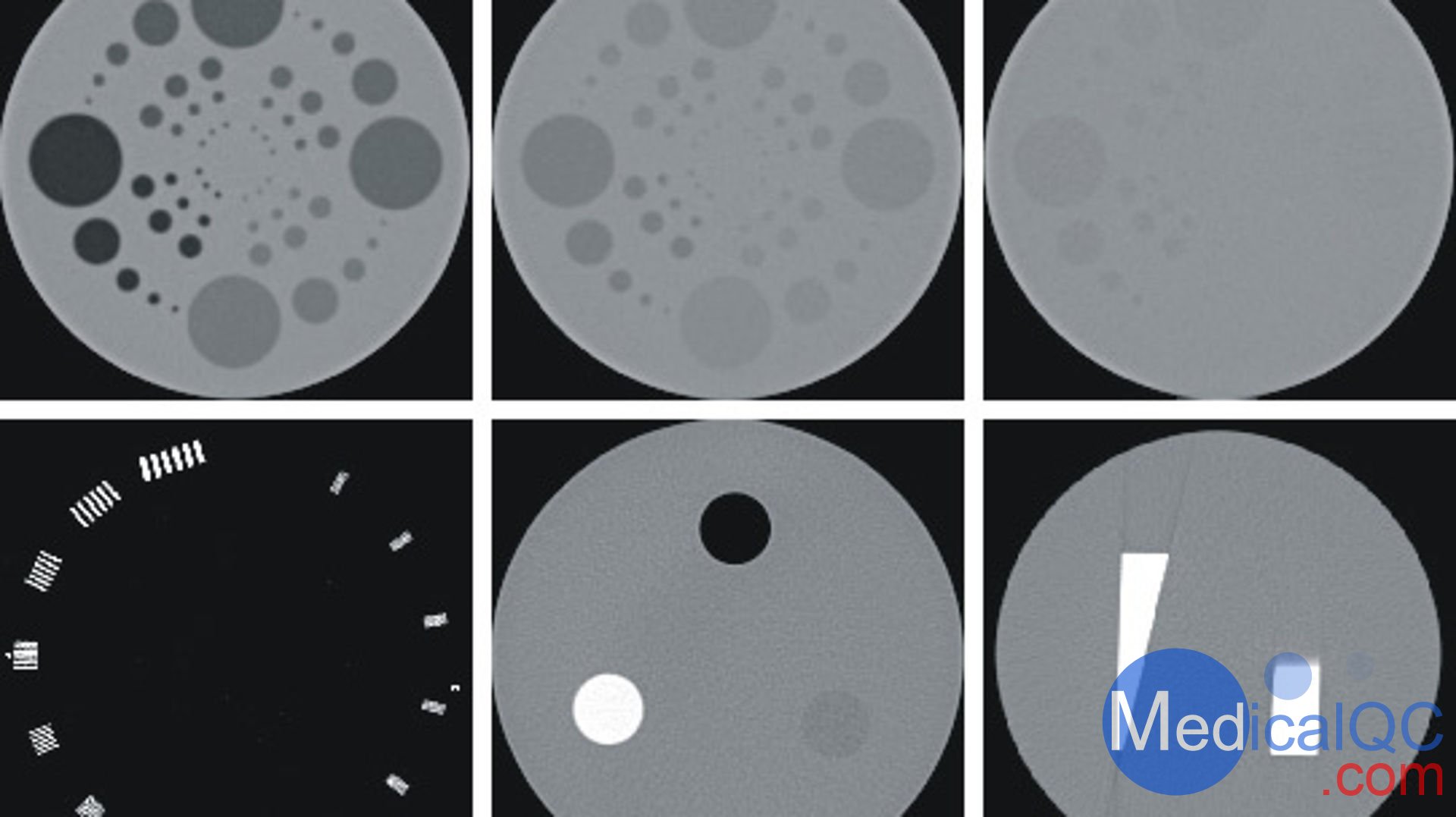

對比度分辨率：
A節： 對比步驟：-60、-90、-120、-200 HU
B 部分： 對比步驟：-20、-25、-30、-45 HU
C部分： 對比步驟：-3、-5、-10、-15 HU
低對比度插件的直徑： 分別為 2、4、8、16、32 毫米
D 部分 - 空間分辨率： 14 圓形對齊線圖案：4 至 30 lp/cm
E 部分 - 噪聲和縮放： 3 個刀片 D = 24 mm：骨當量（400 mg HA / ccm 水當量 (CTwater) 空氣
F 部分 - MTF 楔塊： 兩個垂直對齊的楔塊：PTFE 20 x 16 x 80 mm
G 部分 - 平原： 轉接板：可選定制轉接器
QRM ConeBeam模體是最適合評估計算機圖像處理系統的成像性能-
斷層掃描（CT）、錐束掃描和平板CT掃描儀。
QRM ConeBeam模型的設計涵蓋了這種成像設備可實現的全部圖像質量。
幻影提供了評估圖像的可能性
質量指標符合國家和國際標準（如DIN IEC 61223-3-5或DIN IEC 61223-2-6）。可以獲得以下圖像質量指標：
QRM-ConeBeam CBCT模體,QRM-ConeBeam錐形束CT模體實拍圖：
•CT值均勻性
•CT值的準確性
•圖像噪聲
•對比噪聲比
•空間分辨率（ESF、MTF、楔形）
•空間分辨率（視覺、條形圖）
•平面內的幾何精度
•低對比度功能
ConeBeam體模對于全面量化體積X射線掃描儀的成像性能以及比較不同系統或技術解決方案至關重要。
除了錐束掃描儀的整體圖像質量外，還應使用CT劑量學模型測量輔助劑量。CT劑量指數（CTDI）方法可應用于所有類型的錐束掃描儀。

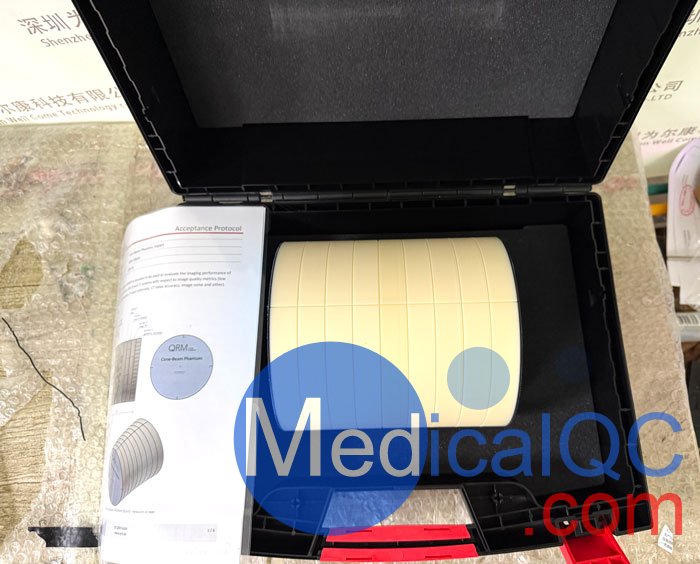

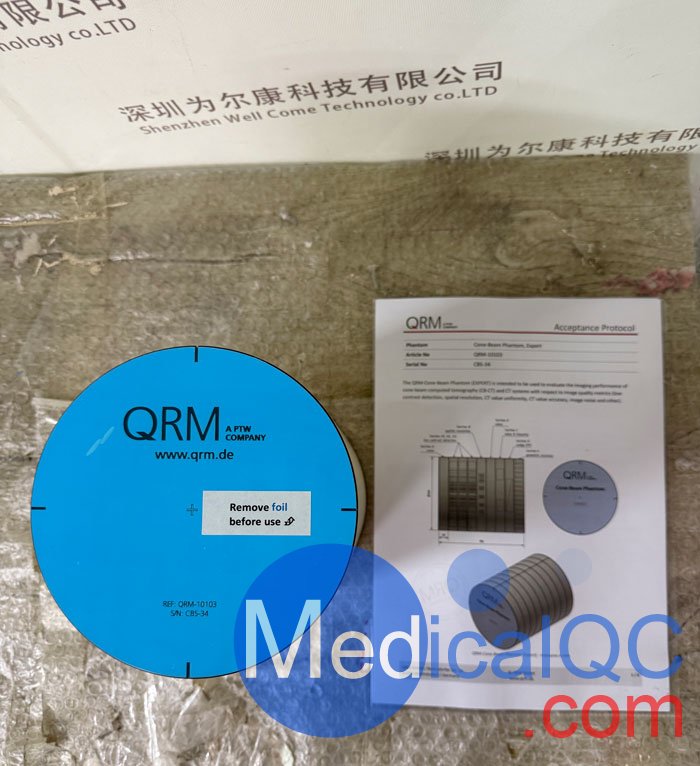

QRM-ConeBeam CBCT模體,QRM-ConeBeam錐形束CT模體實拍圖：
SAG:
